Desenvolvimento de Placas de Circuito Impresso (PCB)

Do Protótipo à Fabricação

O curso de Desenvolvimento de Placas de Circuito Impresso foi estruturado para apresentar o processo completo de criação de uma PCB, partindo da validação elétrica inicial até a preparação para fabricação industrial.

A proposta é didática e progressiva. O estudante não inicia desenhando placa em software. Primeiro compreende o circuito, valida o comportamento elétrico e consolida o entendimento técnico. A partir disso, evolui para a formalização do projeto em ambiente CAD e, por fim, para a geração dos arquivos de produção.

O foco está no processo.

O que é abordado no curso

O curso está organizado em quatro etapas complementares:

Validação elétrica em protoboard

Nesta fase o estudante revisa fundamentos essenciais para que o circuito funcione de forma correta antes de qualquer migração para placa.

São trabalhados:

• Leitura de esquemático
• Interpretação de datasheet
• Alimentação adequada
• Noções de desacoplamento
• Testes com multímetro
• Identificação de erros e ruídos

Essa etapa garante entendimento técnico antes da formalização do projeto.

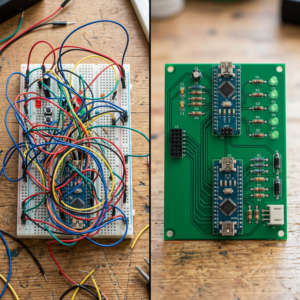

Transição para placa física

O circuito é migrado para placa ilhada, consolidando a organização física e introduzindo noções de soldagem e confiabilidade.

São discutidos:

• Técnicas básicas de solda
• Controle térmico
• Organização física de componentes
• Inspeção visual
• Retrabalho simples

Aqui o estudante compreende a diferença entre montagem provisória e solução permanente.

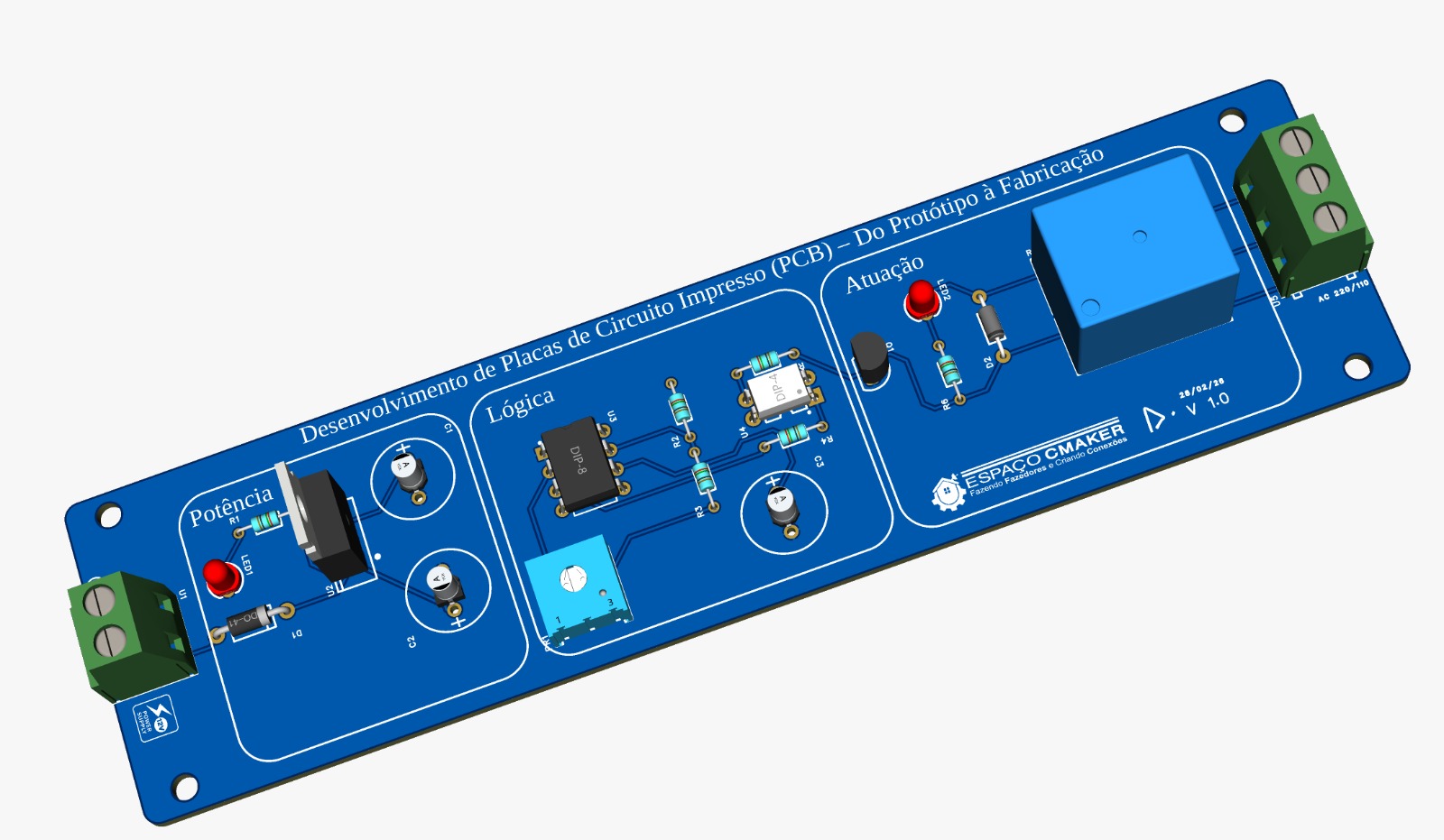

Projeto formal em CAD

Após consolidar o circuito fisicamente, o projeto é modelado em ambiente CAD.

São abordados:

• Criação de esquemático digital
• Associação correta de footprints
• Regras de design
• Dimensionamento de trilhas
• Plano de terra
• Organização de camadas

O estudante passa a compreender critérios técnicos utilizados em projetos reais.

Preparação para fabricação

Na etapa final são gerados os arquivos necessários para produção industrial.

Inclui:

• Geração de Gerber
• Arquivos de furação
• Estruturação básica de lista de materiais
• Entendimento do processo de envio para fabricantes

O objetivo é que o estudante compreenda como transformar um projeto em um produto fabricável.

Informações do Curso

Carga horária: 12 horas
Formato: 6 encontros presenciais de 2 horas
Horário: 15h30 às 17h30
Início: 21/03/2026

Datas previstas:
21/03/2026
11/04/2026
25/04/2026
16/05/2026
30/05/2026
20/06/2026

Certificação emitida pelo Espaço CMaker mediante frequência mínima e conclusão do projeto.

Material

Todo o material necessário será disponibilizado pelo Espaço CMaker durante as aulas.

É recomendado, de forma opcional:

• Computador próprio

• Material de Solda (Ferro de solda, estanho, pasta, sugador, etc)

Caso o estudante não possua, o espaço disponibiliza para uso durante o curso.

Público-alvo

O curso é direcionado a estudantes, makers, professores e interessados em desenvolvimento de hardware que já possuam conhecimentos básicos de eletrônica e desejem compreender o processo completo de criação de uma placa de circuito impresso.
